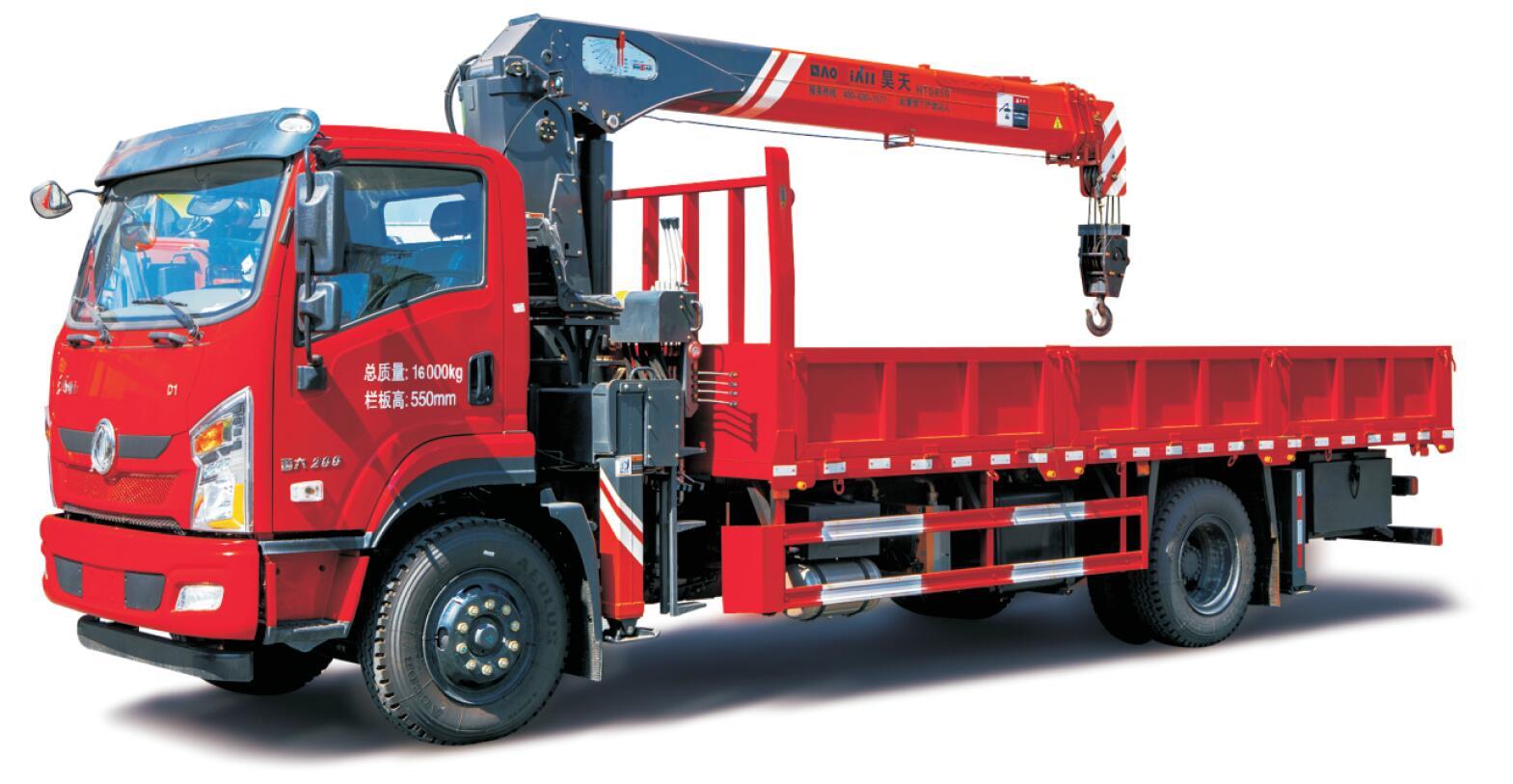

昊天10噸五節臂隨車吊 HTS250B
昊天10噸五節臂隨車吊，在10噸四節臂的基礎上全面升級，最大臂長17米，作業半徑16.6米，搭載于中型底盤上，實現高效率作業。
所屬分類：
關鍵詞：
HTS250B
咨詢熱線：
產品描述
產品主要參數
| 產品型號 | HTS250B | ||
| 最大起重力矩 | 250 KN.m | 系統壓力 | 23 Mpa |
| 最大起升重量 | 10 T | 推薦流量 | 75 L/min |
| 最大臂長 | 17300 mm | 吊機標準自重 | 4183 Kg |
| 最小臂長 | 5100 mm | 最大起升高度 | 19.14 m |
| 支腿跨距 | 2280-5800 mm | 最大作業幅度 | 16..97 m |
| 回轉方式 | 360°全回轉 | 吊機高度 | 2565 mm |
| 安裝空間 | 899 mm | 回轉支撐軌道直徑 | 710 mm |
起重特性參數表（額定載荷）
|
臂長 工作幅度 |
5.45 m | 8.37 m | 11.25 m | 14.12 m | 17.30 m | |
| 2.5 | 10000 | 6300 | ||||
| 3.0 | 8225 | 6300 | 4085 | |||
| 3.5 | 6955 | 6300 | 4085 | |||
| 4.0 | 6005 | 5875 | 4085 | 3265 | ||
| 4.5 | 5265 | 5135 | 4085 | 3265 | ||
| 5.0 | 4545 | 4085 | 3265 | 2610 | ||
| 5.5 | 4060 | 4085 | 3265 | 2610 | ||
| 6.0 | 3660 | 3765 | 3265 | 2610 | ||
| 6.5 | 3315 | 3425 | 3265 | 2610 | ||
| 7.0 | 3025 | 3135 | 3195 | 2610 | ||
| 7.5 | 2770 | 2880 | 2940 | 2610 | ||
| 8.0 | 2655 | 2720 | 2610 | |||
| 8.5 | 2460 | 2455 | 2510 | |||
| 9.0 | 2290 | 2210 | 2260 | |||
| 9.5 | 1920 | 2000 | 2050 | |||
| 10.0 | 1740 | 1820 | 1870 | |||
| 11.5 | 1585 | 1665 | 1715 | |||
| 11.0 | 1525 | 1575 | ||||
| 11.5 | 1410 | 1460 | ||||
| 12.0 | 1295 | 1345 | ||||
| 12.5 | 1205 | 1250 | ||||
| 13.0 | 1115 | 1160 | ||||
| 13.5 | 1085 | |||||
| 14.0 | 1010 | |||||
| 14.5 | 945 | |||||
| 15.0 | 880 | |||||
| 15.5 | 830 | |||||
| 16.0 | 775 | |||||
| 17.0 | 690 | |||||
注：1、本表格只表示起重機強度，不包括底盤的穩定性
2、上表中額定載荷的單位為：Kg
3、起重機作業時請按照空車時額度總載荷的性能作業
4、請仔細閱讀使用說明書后使用

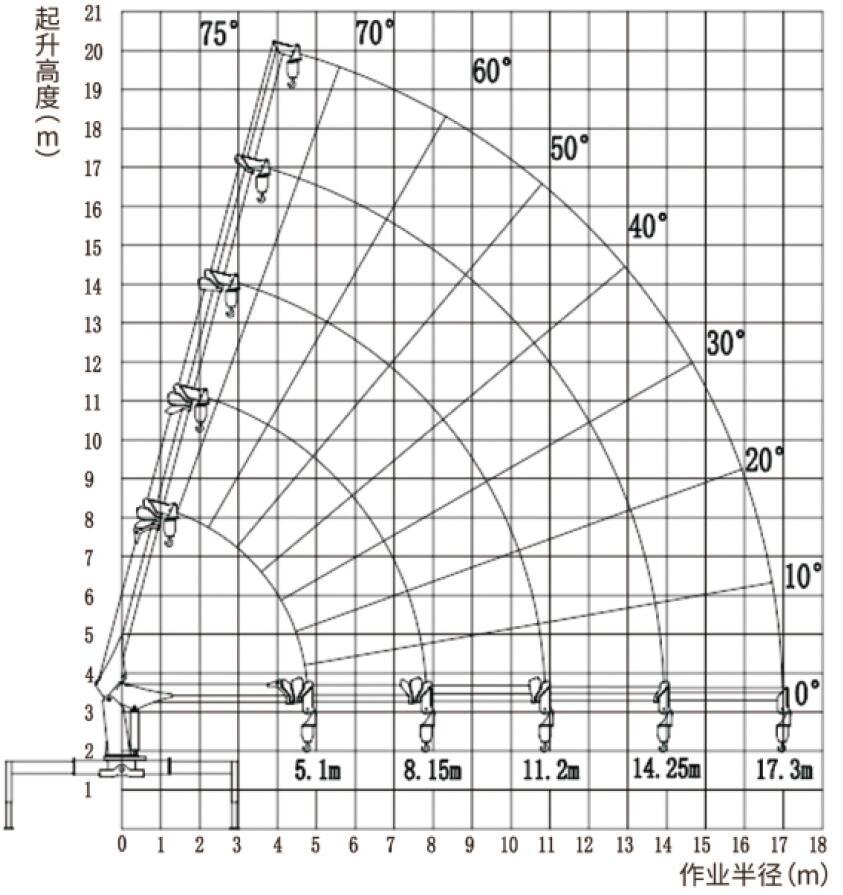

起重特性曲線圖

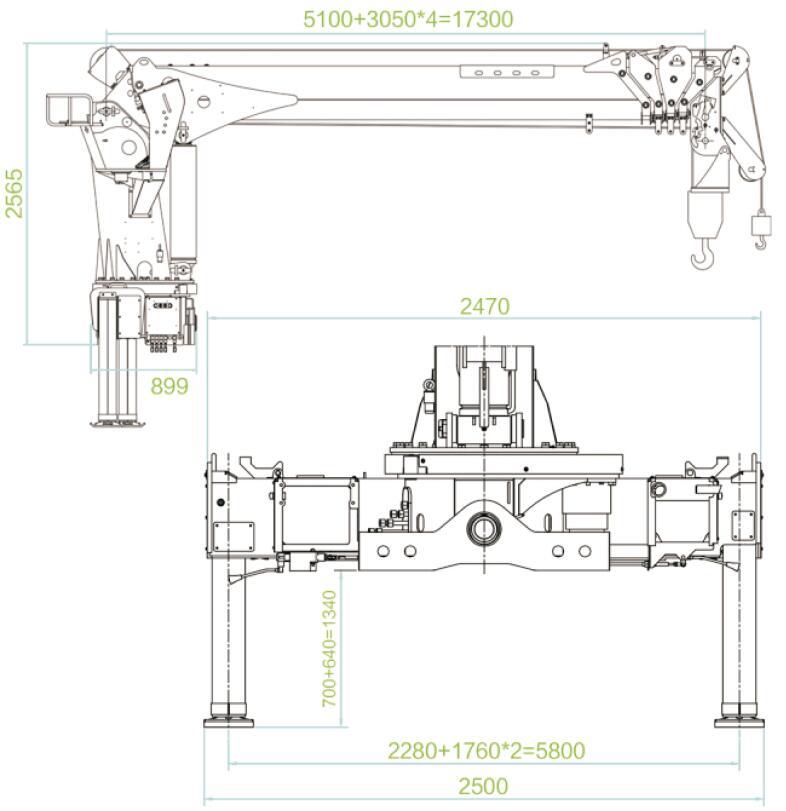

吊機截面圖
