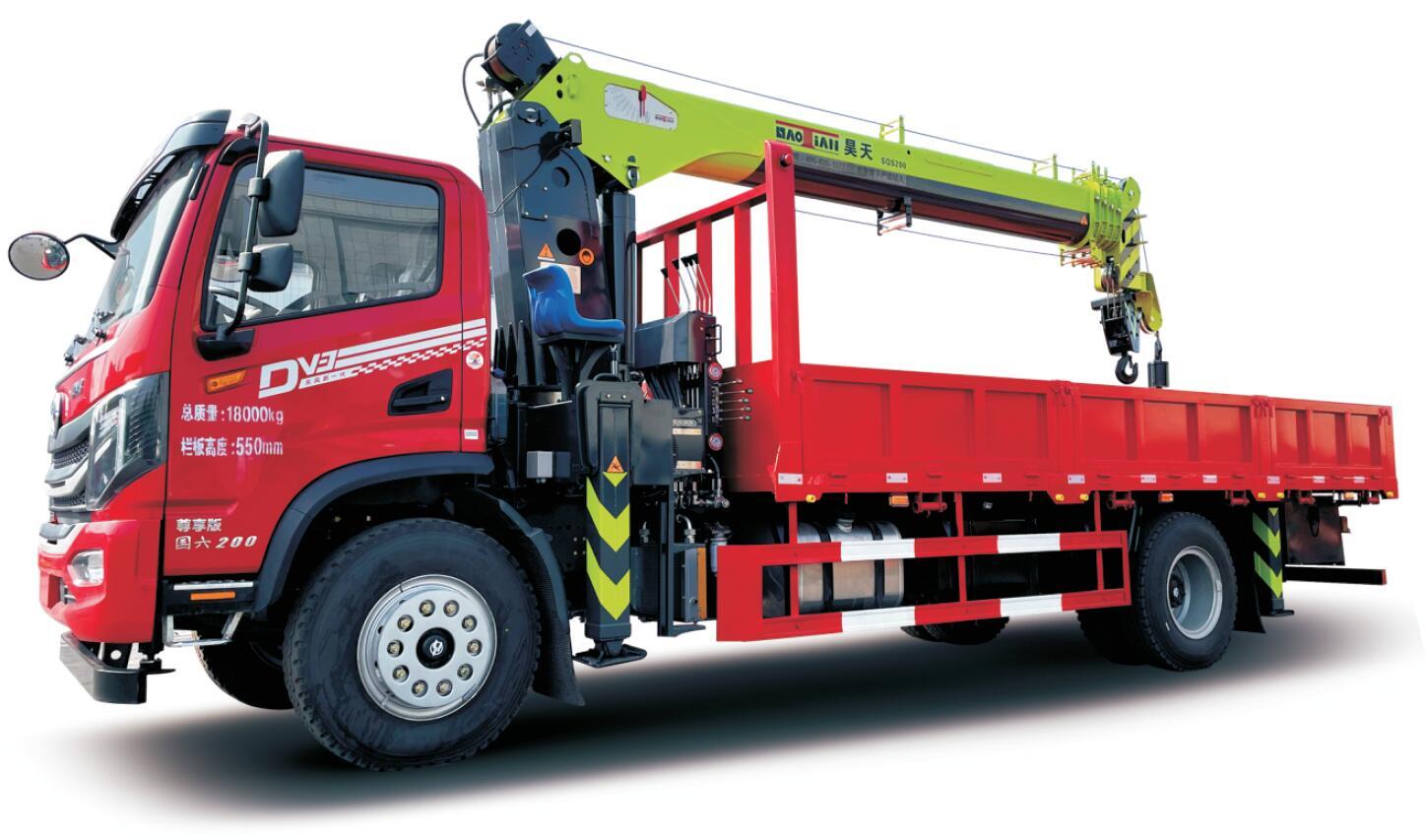

昊天8噸五節臂隨車吊 HTS200A


          昊天8噸五節臂隨車吊,配置進行了強大升級,大臂長度18.1米;配置了U型大臂,雙級前支腿,支腿跨距達到7.2米,吊裝穩定性極大增強

          所屬分類:


          關鍵詞:

          五節臂隨車吊

          咨詢熱線:


          產品描述


          產品主要參數

          產品型號 HTS200A
          最大起重力矩 200 KN.m 系統壓力 23 Mpa
          最大起升重量 8 T 推薦流量 70 L/min
          最大臂長 18100 mm 吊機標準自重 4200 Kg
          最小臂長 5300 mm 最大起升高度 19.88 m
          支腿跨距 2350-7200 mm 最大作業幅度 17.77 m
          回轉方式 360°全回轉 吊機高度 2485 mm
          安裝空間 998 mm 回轉支撐軌道直徑 710 mm



          起重特性參數表(額定載荷)

               臂長

          工作幅度

          5.3 m 8.5 m 11.7 m 14.9 m 18.1 m
          2.5  8000  6000
          3.0  6660  5700  5200
          3.5  5700  5100  4800  3500
          4.0  5000  4500  4250  3400
          4.5  4440  4000  3720  3100 2540
          5.0  4000  3500  3340  2800 2300
          5.5    3200  2980   2580  2100
          6.0    2900  2750   2340  1950
          6.5    2680  2520  2120  1800
          7.0    2480  2300  1980  1680
          7.5    2300  2150  1820  1560
          8.0    2120  1970  1680  1470
          8.5      1810  1580  1380
          9.0      1720  1500  1300
          9.5      1610  1420  1250
          10.0      1520  1340  1200
          11.0      1330  1180  1060
          12.0        1020  980
          13.0        900  880
          14.0        800  820
          15.0          750
          16.0          680
          17.0          600
          17.7          500
          注:1、本表格只表示起重機強度,不包括底盤的穩定性
            2、上表中額定載荷的單位為:Kg
            3、起重機作業時請按照空車時額度總載荷的性能作業
            4、請仔細閱讀使用說明書后使用

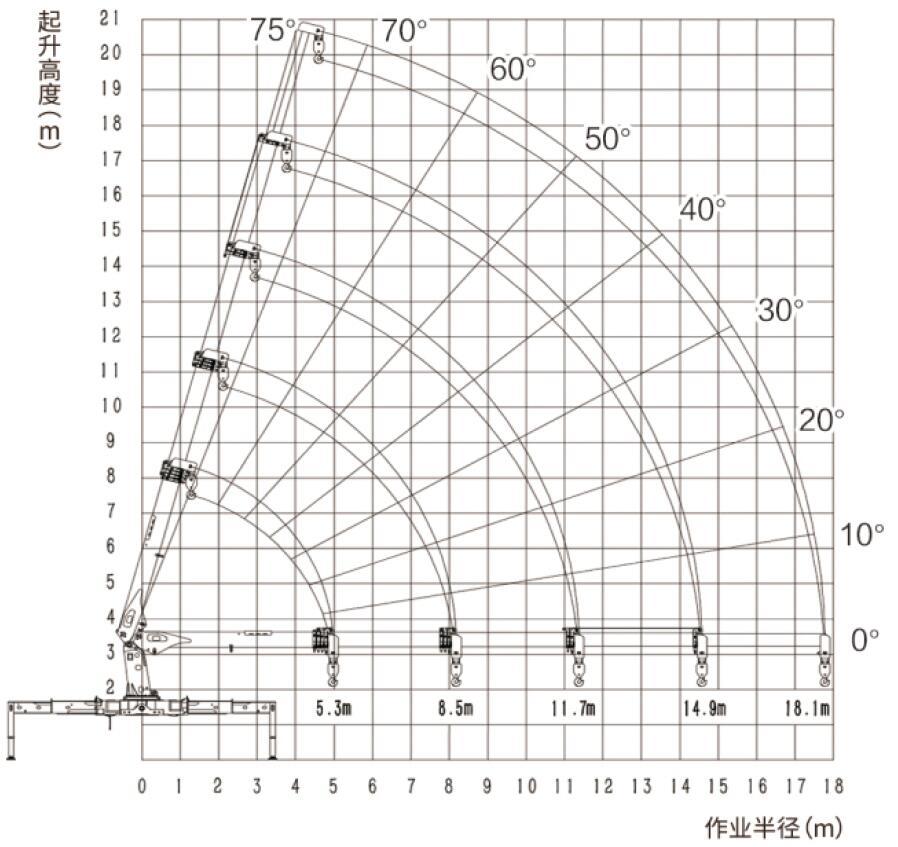

          起重特性曲線圖

          吊機截面圖
